v i b r a t i o n s - m e s u r e s e t s u r v e i l l a n c e
|
|
Enregistreurs multivoies,
large bande et avec
énormes capacités de stockage
- 16 à 256 voies d'entrée
- sorties analogiques simultanées
- bande de fréquences DC à 80kHz
- dynamique 100dB
- disque RDX amovible d'une capacité 1To
- Gigabit Ethernet
- écran LCD TFT
|
La nouvelle famille d'enregistreurs multivoies de données WX-7000 de la société TEAC propose des systèmes large bande, grande résolution,
avec les capacités de mémoire permettant des enregistrements de longue durée. Le modèle de base, WX-7016, dispose de 16 voies d'acquisition et de sorties
simultanées et peut être étendu en ajoutant des modules d'extension à 32, 64 et 128 voies. Il est aussi possible de synchroniser deux systèmes de
128 voies pour obtenir une configuration de 256 voies.
Les enregistreurs WX-7000 fonctionnent de façon autonome ou pilotés par un PC. Les entrées acceptent les capteurs IEPE® avec ou sans la fonctionnalité TEDS
(Transducer Electronic Data Sheet) et les couplages DC et AC sont disponibles.
Les WX-7000 sont équipés d'un double système de stockage qui permet des enregistrements de très longue durée. En effet ils
disposent d'un lecteur de disques RDX d'une capacité de 1 To et d'une carte SDHC (Secure Digital High Capacity) de 32 Go.
Avec 1 To de mémoire et un système à 64 voies, une résolution 16 bits et une bande passante de 20 kHz la durée d'enregistrement dépasse les 38 heures!
Grâce au système UPS (alimentation sans interruption) les enregistrements
de données sont protégés contre les pannes d'alimentation. Le transfert de données sur un PC est très rapide grâce à Gigabit
Ethernet qui permet les transferts à un taux d'un gigabit par seconde. L'interface graphique et l'écran couleur TFT (3,5", 320 x 240 pixels) de grand contraste facilitent la
communication avec WX-7000.
|
Caractéristiques principales
- Enregistreurs autonomes multivoies de 16 à 128 voies
- Possibilité de synchroniser 2 ensembles pour obtenir des systèmes à 256 voies d'enregistrements simultanés
- Résolution 16 ou 24-bit, bande passante jusqu'à 80 kHz
- Dynamique 100dB @ 24-bit et 89dB @ 16-bit
- Gamme d'entrée de ±0,1V jusqu'à ±20V (<± 2%)
- Double système de stockage permettant les enregistrement de très longue durée
- Disque RDX amovible de 1 To
- Carte SDHC de 32 Go
- Gigabit Ethernet pour les transferts ultra rapides vers le PC
- Les sorties analogiques disponibles
- Supporte les capteurs IEPE et TEDS
- Ecran LCD TFT 3,5" avec affichage en bars
- Logiciel WX Navi pour programmation par PC ou locale
- Format de données TAFFmat
- Données compatibles avec les principaux logiciels d'application (comme Matlab, FlexPro ou DasyLab)
- Largeur 340mm, profondeur 220mm et hauteur de 123mm à 412mm, en fonction de nombre de voies
- Poids de 7,5 kg à 30 kg, en fonction de nombre de voies
|
|

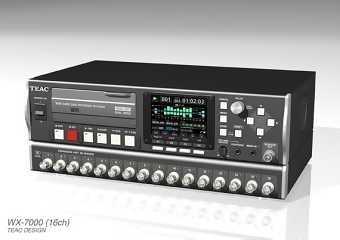

WX-7016 à 16 voies

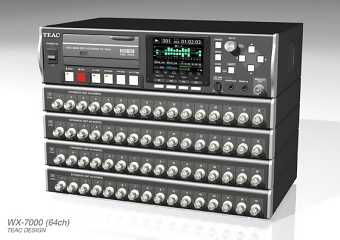

WX-7064 à 64 voies
|
Enregistreurs multivoies et
compacts,
autonomes ou frontaux PC |
La série LX est conçue pour offrir aux utilisateurs travaillant dans un laboratoire ou sur le terrain des enregistreurs compacts,
fiables et faciles d'utilisation. Les enregistreurs LX acceptent les capteurs IEPE et TEDS, ils possèdent une volumineuse mémoire
tampon (576 Mo) et disposent de médias de stockage de grande capacité.
Les modèles LX-110 et LX-120 ont en général les mêmes caractéristiques. Les différences entre les modèles permettront au client
de choisir le mieux adapté à son application. Le LX-110 est conçu pour des utilisations "classiques" en tant qu'enregistreur de données,
tandis que le LX-120 possède des fonctionnalités (une entrée tachymétrique, un générateur de signaux) qui permettent son utilisation
dans des applications plus spécifiques, comme par exemple le suivi d'ordre ou l'analyse modale.
Le grand avantage de l'enregistreur LX-100 c'est qu'il peut être utilisé
soit en tant qu'enregistreur autonome, soit comme un frontal d'un PC. En fonctionnement autonome, il se caractérise par une
très grande facilité d'utilisation, en tant que frontal, il bénéficie de la compatibilité (grâce au format TAFFmat) avec plusieurs logiciels
d'analyse qui sont disponibles sur le marché (tel que DasyLab, Matlab, FlexPro, LMS, Headacoustics, MEScope, DaDiSP, Famos, Artemis, DIAdem, etc.).
Pour réaliser la connexion de l'enregistreur avec un PC, l'utilisateur peut choisir entre l'interface
IEEE 1394 (dite "firewire") ou l'interface Ethernet. L'interface IEEE 1394 garantit des transferts ultra rapides
vers le PC, tandis que l'Ethernet est mieux adapté pour intégrer des enregistreurs dans un réseau distribué.
|
Caractéristiques principales
- Enregistreur multivoies (jusqu'à 32 voies)
- Possibilité de synchroniser 4 modules LX-100 pour obtenir des systèmes à 128 voies
- Enregistreur autonome ou frontal PC
- grande capacité de stockage sur les cartes CompactFlash
- Supporte les capteurs IEPE et TEDS
- Portable (LX-Moby)
- Facile d'utilisation
- Résolution 24-bit, dynamique 100 dB, bande passante 40 kHz
- Multiples modes de déclenchement
- Plusieurs médias de stockage au choix
- Mémoires de masse directement accessible par le PC
- Interfaces rapides vers le PC (IEEE 1394 ou Ethernet)
- Données compatibles avec les principaux logiciels d'application
(comme FlexPro® ou DasyLab®)
- Dimensions d'un notebook (300 x 65 x 200 mm)
- conforme aux normes RoHS
|
|

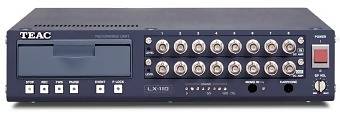

LX-110 à 16 voies.
Il peut être configuré
en tant que 8 entrées / 8 sorties
ou 16 entrées

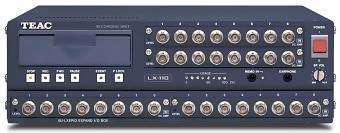

LX-110 à 32 voies.
Il peut être configuré
en tant que 16 entrées / 16 sorties
ou 32 entrées.
4 boîtiers peuvent être synchronisés
pour
obtenir un système à 128 voies |
|
